產品說明

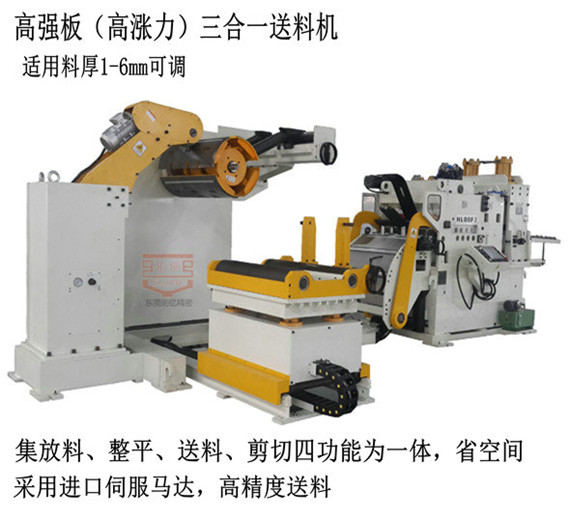

厚板高強板三合一送料機圖片
厚板三合一送料機特點：
1、 三合一送料機采用電腦NC控制系統,更具人性化的設計.適合各種金屬片之送料及矯正；適合1.0-6.0厚之廣泛材料，針對節省空間及容易操作而設計。沖床厚板三合一送料機性能特點：
1、結構精致、省空間：三合一送料機由料架、整平、送料三機功能為一體機，特省占地空間，其上料、入料、擋料、折料、整平、送料、換料都由一人在獨立控制臺上點控化操作即可完成，大大了節省了勞動力，從而十分有效的解決了整平送料搭配不協調的問題，實現高速整平送料效果，同時整個外觀結實、美觀。
2、上料方便、安全：三合一送料機配有油壓臺車自動上料，省時省力，帶有壓料臂壓住料頭防散料及彈傷人、快速進料，實現有效自動化生產。
3、出料速度高：料架部分采用三組光電自動化控制，保證與整平送料部份工作時完成同步性，有效實現高速的開卷、整平、送料，提升出料速度。
4、耐 用 耐 磨：送料滾輪及整平輪經特殊熱處理，硬度高（HRC62度）、耐磨、壽命長。
5、操作簡便、易學：操作面板采用彩色液晶顯示器，大尺寸的觸摸屏，高清晰的操作畫面，需要什么尺寸輸入到顯示屏中自動調節，非常智能，而且配合操作安全保護系統即便是初次使用者也能安心操作。還配有末端檢測功能避免誤沖，保護沖壓模具。
三合一自動送料機參數：
|
型式 |
DL04F3 |
DL06F3 |
DL08F3 |
DL10F3 |
DL13F3 |
|
材料厚度 |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
|
材料寬度 |
70-400mm |
70-600mm |
70-800mm |
70-1000mm |
70-1300mm |
|
送料滾輪 |
1組 |
1組 |
1組 |
1組 |
1組 |
|
矯正滾輪 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
|
出料速度 |
16m/min |
16m/min |
16m/min |
16m/min |
16m/min |
|
卷料重量 |
5噸 |
5噸 |
5噸 |
7噸 |
8噸 |
|
卷料內(mm) |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
|
卷料外徑 |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
|
送料功率 |
AC5.5Kw |
AC5.5Kw |
AC7.5Kw |
AC11Kw |
AC11Kw |
|
料架功率 |
AC2.2Kw |
AC2.2Kw |
AC3.7Kw |
AC3.7Kw |
AC3.7Kw |
|
卷料擴張方式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
|
空氣壓力 |
5Kg |
5Kg |
5Kg |
5Kg |
5Kg |
|
送料高度 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
厚板三合一送料機適用范圍：
1、適用于產品廣泛應用于五金、沖壓、電子、電器、科技、汽配、金屬、包裝、實業、精密、航空、箱柜、機械、電氣、機電等行業。2、適用于帶鋼，鋁，銅，不銹鋼、鐵等材質卷料。
■ 光電料弧控制系統
■ 送料出口導料架裝置
■ 壓料臂裝置
■ 送料線高度采用絲桿蝸輪調整裝置
■ 料架含空壓碟式剎車裝置
■ 百分表
■ 料弧控制滾輪
■ 材料變頻調速
■ 送料線高度電動調節裝置
■ 油壓自動上料臺車
